产品简(jian)介
2000-31500/35型油浸式变压器适用于交流50Hz、额(e)定工作(zuo)电压35kV的电力系统中，作为中小型变电站(zhan)变电设备。
结构特征
1、铁(tie)芯
铁芯(xin)适用高导(dao)磁晶粒取向冷轧硅钢片。铁芯为心式(shi)铁芯，全斜接缝迭积式铁芯(xin)，其铁芯柱为多级阶梯的圆截(jie)面(mian)，铁(tie)轭与铁芯为等截(jie)面。
2、绕组
绕组(zu)均为(wei)同心(xin)式(shi)线圈，高压绕组具有对应分接电压(ya)要(yao)求的抽(chou)头，引至分接开关上，开关安装在箱盖上，且无需切断电源即可通过调压控制器进行有载调(diao)压。
3、安全保护装置
变压器装有气体继电器、压力(li)释放阀。
4、油保护装置
变压器均装有胶囊式储油柜，其一端装有铁磁指针式油位计；储油柜上装有带油封的吸湿(shi)器。
5、油温测量(liang)装置
变压(ya)器均(jun)装有玻璃温度计的管座，管座设在油箱顶部。伸入油内120±10mm;变压器装有户外式双温信号温度计。
6、变压器油箱及其附件
变压器一般不供给小车，箱底支架的焊接位置应符合(he)GB6451的规定(ding);油箱(xiang)的下部壁(bi)上装有油样活门，变压器油箱下部装有(you)足够大的放油阀。

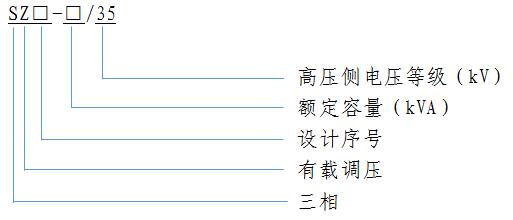

型号说明
主要(yao)技(ji)术参(can)数
|
型号 |
额定容量 |
电压组合及分接范围 |
联结组标号 |
短路阻(zu)抗(kang)（%） |
空载损(sun)耗（kW） |
负载损耗(hao)（kW） |
空载电流（%） |
重量（Kg） |
||||
|
高压 |
高压分接范围（%） |
低压 |
总重 |
器身 |
油 |
|||||||
|
SZ11-2000/35 |
2000 |
35 |
±3*2.5 |
6.3 |
Yd11 |
6.5 |
2.3 |
19.24 |
0.75 |
6270 |
3170 |
1320 |
|
SZ11-2500/35 |
2500 |
2.6 |
20.53 |
0.75 |
6840 |
3400 |
1600 |
|||||
|
SZ11-3150/35 |
3150 |
7 |
3.1 |
24.57 |
0.7 |
8180 |
4168 |
1814 |
||||
|
SZ11-4000/35 |
4000 |
3.7 |
29 |
0.7 |
9410 |
5040 |
1985 |
|||||
|
SZ11-5000/35 |
5000 |
4.4 |
34 |
0.6 |
10710 |
5653 |
2187 |
|||||
|
SZ11-6300/35 |
6300 |
7.5 |
5.3 |
36.55 |
0.6 |
12310 |
6900 |
2466 |
||||
|
SZ11-8000/35 |
8000 |
YNd11 |
7.5 |
40.5 |
0.55 |
15410 |
8763 |
3203 |
||||
|
SZ11-10000/35 |
10000 |
8.8 |
47.77 |
0.55 |
18950 |
9940 |
4242 |
|||||
|
SZ11-12500/35 |
12500 |
8 |
10.3 |
56.53 |
0.5 |
22230 |
11477 |
4577 |
||||
|
SZ11-16000/35 |
16000 |
12.2 |
69.3 |
0.5 |
26314 |
14554 |
5490 |
|||||
|
SZ11-20000/35 |
20000 |
14.45 |
83.7 |
0.5 |
30390 |
16300 |
6010 |
|||||
|
SZ11-25000/35 |
25000 |
17.1 |
99 |
0.4 |
35800 |
19200 |
6900 |
|||||
|
SZ11-31500/35 |
31500 |
20.29 |
118.8 |
0.4 |
42400 |
22700 |
8370 |
|||||
注：其它要求(qiu)请联系我们。
